단일보드컴퓨터 랙 마운트

2026년 09월 09일

단일보드컴퓨터 랙 마운트 주문 제작에 관한 것입니다.

랙 마운트에 수납할 단일보드컴퓨터는 라즈베리파이로 예시를 들겠습니다.

20대의 라즈베리파이와 1대의 스위치 라우터를 수납할 수 있어 클러스터 컴퓨팅 구성이 손쉽습니다.

PoE Hat이나 쿨링 팬 같은 옵션 보드 설치가 용이하도록 공간이 넉넉합니다.

단일보드컴퓨터 랙 마운트 제작에 소요된 재질은 알루미늄 합금이며 방열에 효과적이고 절삭가공으로 제작됩니다.

알루미늄은 공기 중에 노출되면 표면에 산화막이 형성되므로 아노다이징 처리를 하여 이를 방지합니다.

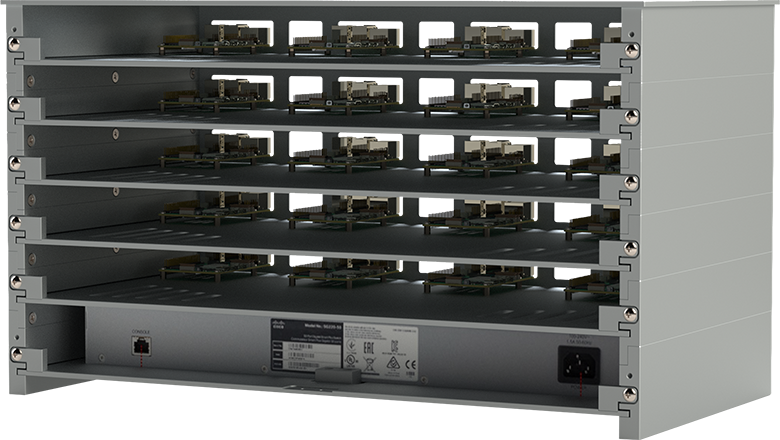

상기 이미지를 보시면 백색 아노다이징 처리를 한 것으로 알루미늄 특유의 색 때문에 실제로는 회색에 가깝습니다.

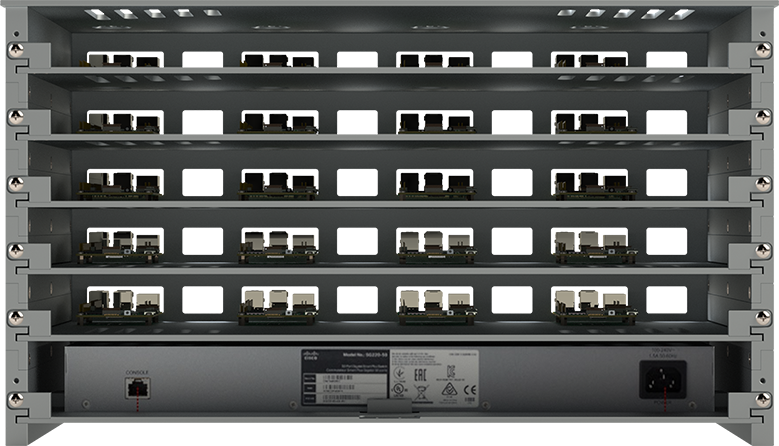

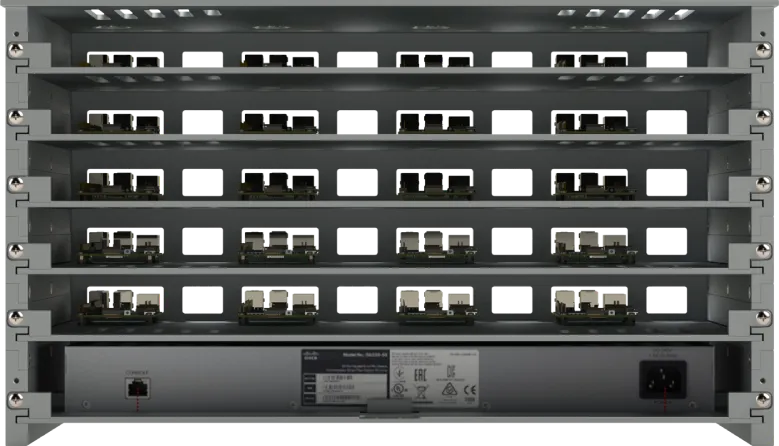

단일보드컴퓨터 랙 마운트 구조에서 가장 큰 특징은 여섯 층으로 적층되어 있다는 것입니다.

크기는 512(W) x 256(L) x 293(H) (mm)입니다.

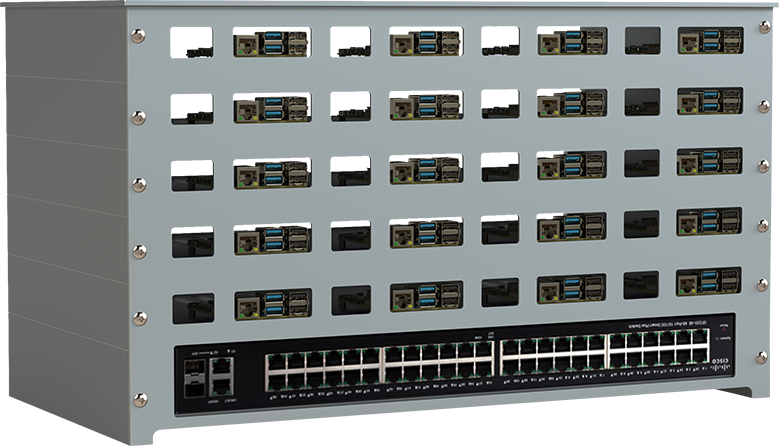

제일 아래 층에는 스위치 라우터를, 나머지 층에는 층 당 라즈베리파이 4대씩 총 20대를 수납할 수 있습니다.

각 층마다 블록 형식으로 쌓아 올려서 한 층에서 ~ 무한대까지 층 수를 변경할 수 있기 때문에 원하는 단일보드컴퓨터의 개수를 수납할 수 있도록 조정이 가능합니다.

단일보드컴퓨터의 종류나 제조사에 따라 수납이 가능하도록 크기와 층 수를 맞춤 제작할 수 있습니다.

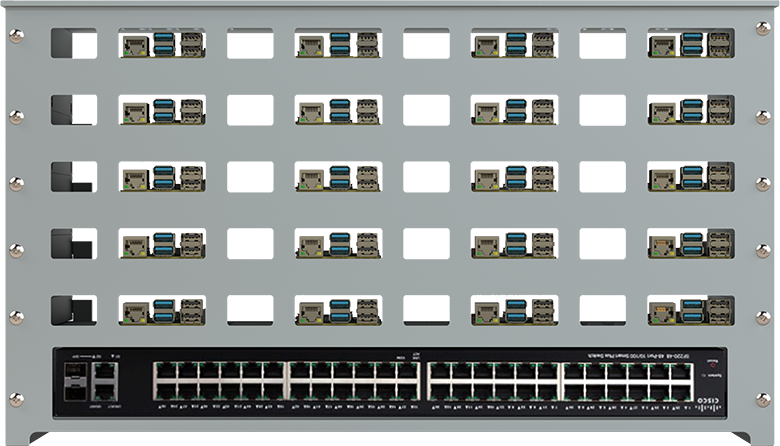

대부분의 케이블은 뒤쪽으로 인출하고 스위치 라우터의 파워선은 앞쪽에서 인출하면 됩니다.

단일보드컴퓨터 랙 마운트 조립은 직관적이고 간단합니다.

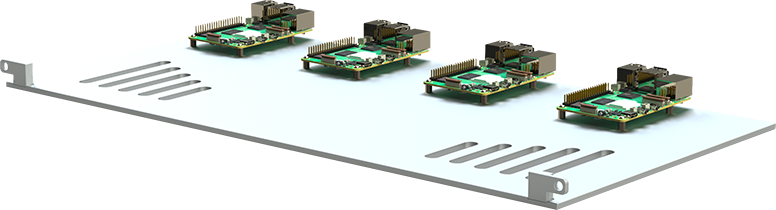

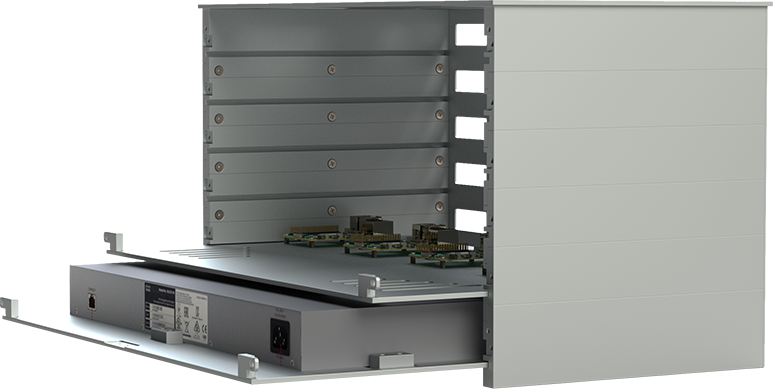

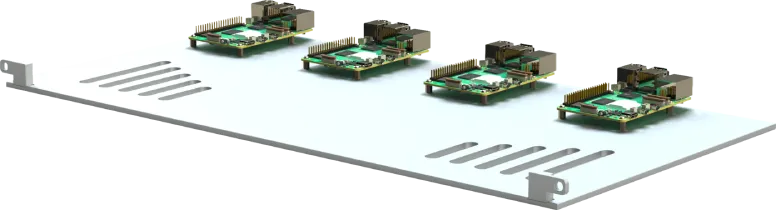

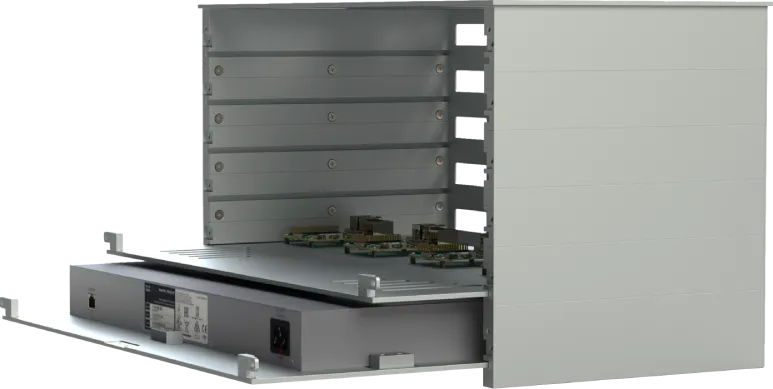

슬라이딩 패널에 스위치 라우터와 라즈베리파이를 나사로 체결한 후 프레임의 레일에 삽입하여 밀어 넣고 정면에서 슬라이딩 패널과 프레임을 나사로 고정하면 됩니다.

수납하기 적합한 스위치 라우터의 크기는 440(W) x 201(L) x 44(H) (mm)이거나 440(W) x 240(L) x 44(H) (mm)이고 두 크기보다 작으면 어떤 크기든 수납할 수 있습니다.

스위치 라우터를 프레임에 고정할 때에는 바닥에 양면 테이프를 붙이고 슬라이딩 패널에 부착하면 됩니다.

나사로 고정하지 않는 것은 제조사마다 스위치 라우터를 프레임에 고정하는 방식이 제각각이라서 제조사 별로 고정 방식을 맞춤 제작할 수 없기 때문입니다.

단일보드컴퓨터 랙 마운트의 냉각은 절곡으로 제작된 랙 마운트의 방식과 동일하여 해당 페이지를 방문하면 이미지를 확인할 수 있습니다.

프레임 위쪽 안쪽 면과 슬라이딩 패널 바닥 면에 30mm 규격의 쿨링 팬을 장착할 수 있으며 전원 공급은 단일보드컴퓨터에 쿨링 팬을 연결하면 됩니다.

하지만 수납 공간이 넓어서 크기가 큰 방열판을 부착할 수도 있고 라즈베리파이용 액티브 쿨링 팬을 장착할 수도 있습니다.

단일보드컴퓨터 랙 마운트는 클러스터 컴퓨팅 구성에 특화되어 있습니다.

적층을 무한대로 할 수 있고 관련 기기들을 수납할 수 있도록 구조를 쉽게 변경할 수 있습니다.

다양한 단일보드컴퓨터를 이용하여 클러스터 컴퓨팅을 구현하고 싶다면 좋은 선택일 것입니다.
